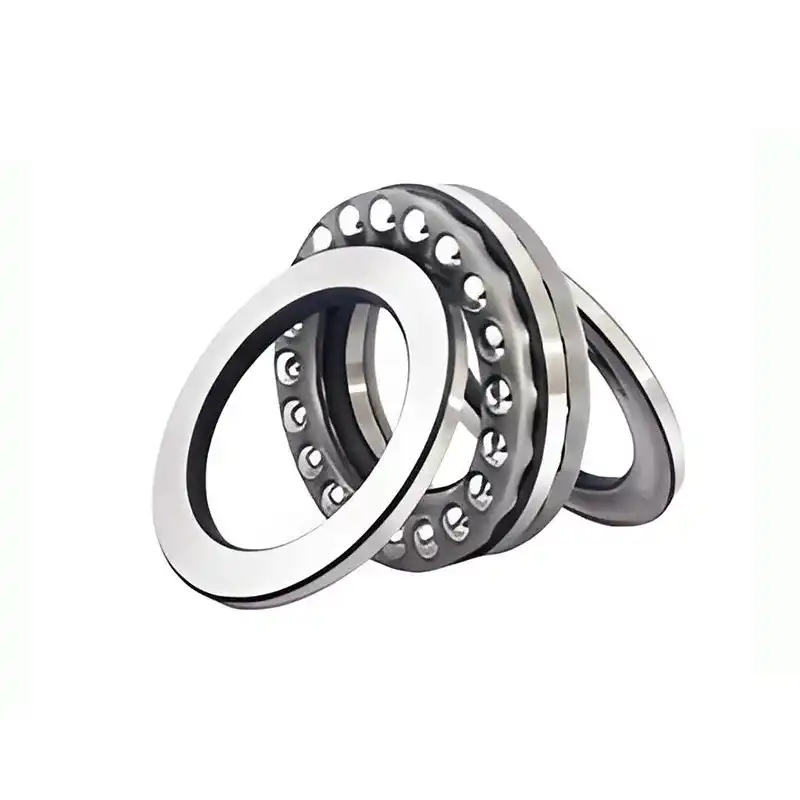

Двусторонние упорные шариковые подшипники состоят из двух колец вала, опорного кольца и узла шариков. Они воспринимают двустороннюю осевую нагрузку и не способны выдерживать радиальную нагрузку. Работают при относительно низких скоростях вращения, при монтаже необходимо обеспечить соосность. Широко применяются в шпинделях станков, низкоскоростных вращающихся валах, клапанах и других условиях, где требуется ограничить двустороннее осевое смещение.
| Модель подшипника |
Основные размеры (мм) |
Базовая нагрузка (кН) |
Номинальная скорость (об/мин) |
Масса подшипника |
||||
|---|---|---|---|---|---|---|---|---|
| d Внутренний диаметр |
D Наружный диаметр |
B Ширина |
Динамическая нагрузка Cr |
Статическая нагрузка Cor |
Смазка жировая |
Смазка масляная |
||
| 52244MN | 220 | 300 | 24 | 325 | 1210 | 670 | 1000 | 25.2 |
| 52340MN | 200 | 340 | 42 | 600 | 2220 | 450 | 670 | 78.4 |
| 52240MN | 200 | 280 | 24 | 315 | 1110 | 710 | 1000 | 23.1 |
| 52338MN | 190 | 320 | 40 | 550 | 1960 | 480 | 710 | 113 |
| 52238MN | 190 | 270 | 24 | 320 | 1110 | 710 | 1100 | 22.1 |
| 52436MN | 180 | 360 | 52 | 750 | 2730 | 380 | 560 | 126 |
| 52336MN | 180 | 300 | 37 | 480 | 1680 | 530 | 800 | 46.3 |
| 52236MN | 180 | 250 | 21 | 284 | 955 | 800 | 1200 | 14.8 |
| 52434MN | 170 | 340 | 50 | 715 | 2480 | 400 | 600 | 110 |
| 52334MN | 170 | 280 | 33 | 465 | 1570 | 560 | 850 | 40.8 |
| 52234MN | 170 | 240 | 21 | 280 | 915 | 800 | 1200 | 13.6 |
| 52432MN | 160 | 320 | 50 | 650 | 2210 | 430 | 630 | 93.6 |
| 52332MN | 160 | 270 | 33 | 475 | 1570 | 600 | 900 | 35.1 |
| 52232MN | 160 | 225 | 20 | 249 | 805 | 850 | 1300 | 11.2 |
| 52430MN | 150 | 300 | 46 | 620 | 2010 | 480 | 710 | 77.8 |
| 52330MN | 150 | 250 | 31 | 380 | 1200 | 630 | 950 | 30.3 |
| 52230MN | 150 | 215 | 20 | 238 | 735 | 900 | 1300 | 10.4 |
| 52428MN | 140 | 280 | 44 | 550 | 1750 | 500 | 750 | 62.4 |
| 52328MN | 140 | 240 | 31 | 370 | 1130 | 670 | 1000 | 24.8 |
| 52228MN | 140 | 200 | 18 | 186 | 575 | 1000 | 1500 | 8.01 |
