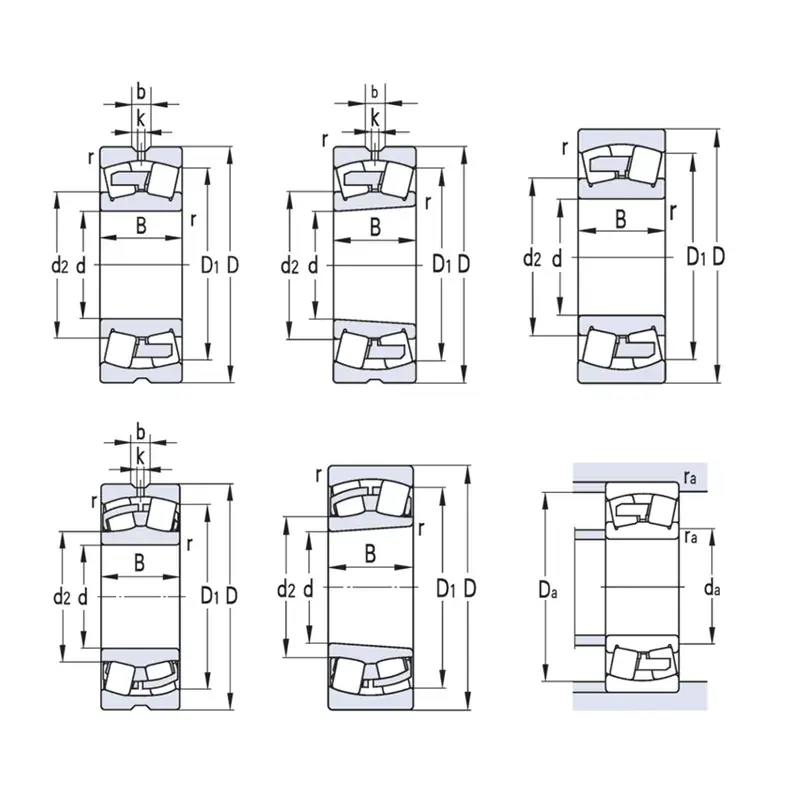

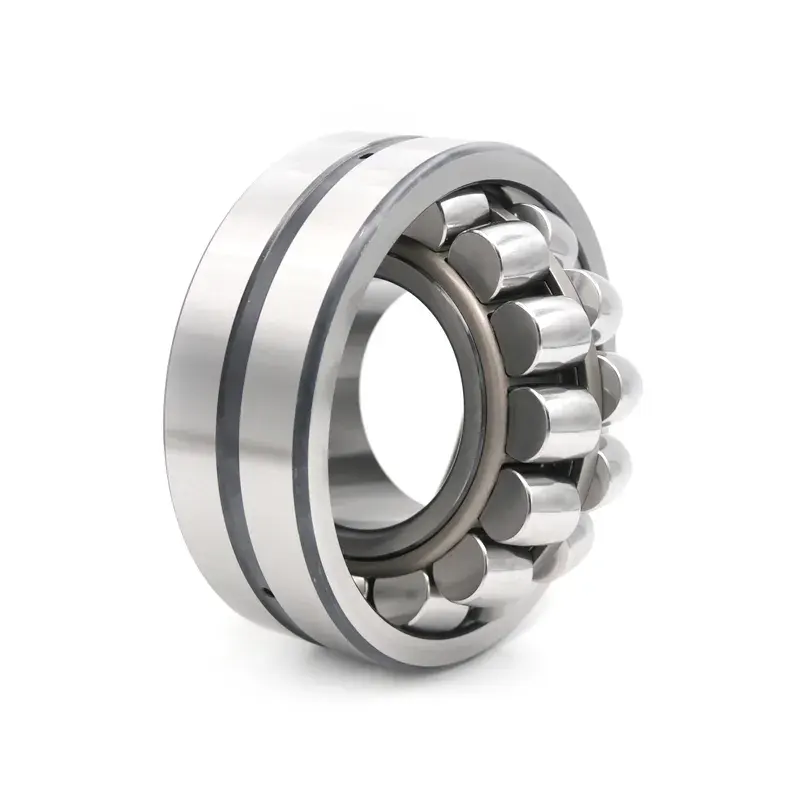

Серия E1 относится к высокоэффективным оптимизированным самоустанавливающимся роликовым подшипникам, в которых на основе традиционной конструкции самоустанавливающихся роликовых подшипников была проведена комплексная модернизация внутренней геометрии. В них используется двухрядная симметричная конструкция с барабанчатыми роликами, устранена традиционная фиксированная центральная перегородка внутреннего кольца, а также применяется двухсекционный штампованный сепаратор из закаленной стали, обеспечивающий точное направление роликов за счет плавающего направляющего кольца. По сравнению с подшипниками с обычной штампованной сепараторной решеткой типа CC, подшипники серии E1 отличаются более рациональной внутренней кинематической конструкцией, более плавным ходом роликов и повышенной усталостной прочностью; по сравнению с моделями с латунной сепараторной решеткой типа CA они сочетают в себе высокую несущую способность и экономичность. Широко применяются в вибрационных грохотах, дробилках, крупных редукторах, металлургическом оборудовании, вертикальных цементных мельницах, тяжелых вентиляторах, бумагоделательном оборудовании и других установках.
| Модель подшипника |
Основные размеры (мм) |
Базовая нагрузка (кН) |
Номинальная скорость (об/мин) |
Масса подшипника |
||||
|---|---|---|---|---|---|---|---|---|
| Цилиндрическое отверстие |
Коническое отверстие |
d Внутренний диаметр |
D Наружный диаметр |
B Ширина |
Динамическая Cr |
Статическая Cor |
Предельная скорость |
|
| 22236 E1 | 22236 E1K | 180 | 320 | - | 86 | 1660 | 2400 | 29.2 |
| 22234 E1 | 22234 E1K | 170 | 310 | - | 86 | 1560 | 2400 | 27.8 |
| 22232 E1 | 22232 E1K | 160 | 290 | - | 80 | 1400 | 2600 | 23.3 |
| 22330 E1 | 22330 E1K | 150 | 320 | - | 108 | 1860 | 2000 | 42.2 |
| 22230 E1 | 22230 E1K | 150 | 270 | - | 73 | 1220 | 2600 | 18.2 |
| 22328 E1 | 22328 E1K | 140 | 300 | - | 102 | 1630 | 2200 | 35.1 |
| 22228 E1 | 22228 E1K | 140 | 250 | - | 68 | 1040 | 2400 | 14.2 |
| 22326 E1 | 22326 E1K | 130 | 280 | - | 93 | 1370 | 2400 | 28 |
| 22226 E1 | 22226 E1K | 130 | 230 | - | 64 | 900 | 3000 | 11.3 |
| 22324 E1 | 22324 E1K | 120 | 260 | - | 86 | 1160 | 2600 | 22.5 |
| 22224 E1 | 22224 E1K | 120 | 215 | - | 58 | 735 | 3400 | 8.84 |
| 22322 E1 | 22322 E1K | 110 | 240 | - | 80 | 1060 | 2600 | 17.7 |
| 22222 E1 | 22222 E1K | 110 | 200 | - | 53 | 600 | 4000 | 6.99 |
| 22320 E1 | 22320 E1K | 100 | 215 | - | 73 | 915 | 3000 | 12.8 |
| 22220 E1 | 22220 E1K | 100 | 180 | - | 46 | 475 | 4300 | 4.96 |
| 22319 E1 | 22319 E1K | 95 | 200 | - | 67 | 695 | 3000 | 9.69 |
| 22219 E1 | 22219 E1K | 95 | 170 | - | 43 | 415 | 4500 | 4.13 |
| 22318 E1 | 22318 E1K | 90 | 190 | - | 64 | 630 | 3600 | 8.51 |
| 21318 E1 | 21318 E1K | 90 | 190 | - | 43 | 415 | 4500 | 6.26 |
| 22218 E1 | 22218 E1K | 90 | 160 | - | 40 | 375 | 4800 | 3.43 |
