Тяжелые эксцентриковые подшипники с наружной сферической поверхностью серии UEL300 оснащены эксцентриковой стопорной втулкой на одной стороне внутреннего кольца; фиксация и позиционирование на валу осуществляются путем поворота эксцентриковой втулки, что обеспечивает удобство монтажа и демонтажа, надежную фиксацию и защиту поверхности вала от повреждений. Сферическая конструкция наружного кольца обеспечивает самоустанавливающуюся способность, позволяющую компенсировать отклонения в соосности, возникающие при монтаже.
По сравнению с серией UEL200 эти подшипники имеют более крупные габариты, увеличенные размеры внутреннего кольца и шариков, более высокую радиальную грузоподъемность и лучшую ударопрочность. Благодаря двухсторонней герметичной конструкции они защищены от пыли и загрязнений, приспособлены для работы в суровых условиях с высоким уровнем запыленности. Подшипники в основном воспринимают радиальные нагрузки, но также способны выдерживать небольшие осевые нагрузки в обоих направлениях.
Подходит для подшипниковых опор серий P, F, FL, T и широко применяется в конвейерах с большими нагрузками, дробилках, сельскохозяйственной технике, вентиляторах, а также в горнодобывающей и легкой промышленности.

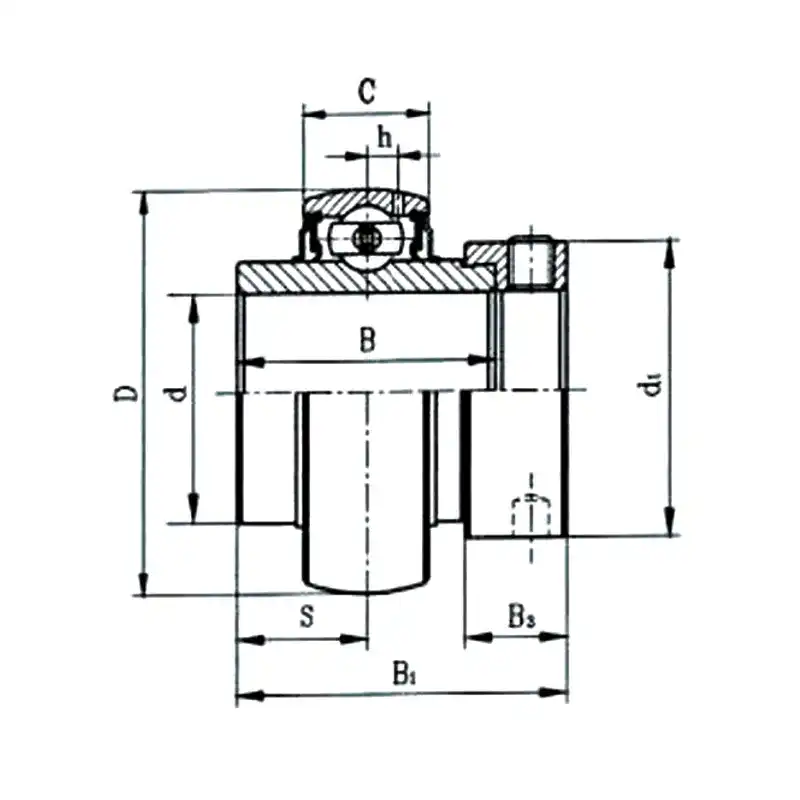

| Обозначение подшипника |
Диаметр оси d |
Габаритные размеры (мм) |
Эксцентриковая втулка |
Номинальная нагрузка (кН) |
Вес (кг) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | B | C | S | B1 | B3 | h | d1 | Cr | Cor | ||||
| UEL320 | 100 | 215 | 100 | 54 | 50 | 128.6 | 36.5 | 19 | 146 | E320 | 171600 | 140000 | 12.9 |
| UEL319 | 95 | 200 | 93.7 | 50 | 46.8 | 122.3 | 36.5 | 16.7 | 140 | E319 | 156000 | 122000 | 10.1 |
| UEL318 | 90 | 190 | 87.3 | 48 | 43.6 | 115.9 | 36.5 | 16.5 | 133 | E318 | 143000 | 108000 | 8.61 |
| UEL317 | 85 | 180 | 84.1 | 46 | 42 | 109.5 | 31.8 | 15.5 | 127 | E317 | 132600 | 96500 | 7.46 |
| UEL316 | 80 | 170 | 81 | 44 | 40.5 | 106.4 | 31.8 | 14.5 | 119 | E316 | 122850 | 86500 | 6.45 |
| UEL315 | 75 | 160 | 74.6 | 42 | 37.3 | 100 | 31.8 | 13.5 | 113 | E315 | 113360 | 76800 | 5.42 |
| UEL314 | 70 | 150 | 68.3 | 40 | 34.15 | 92.1 | 30.2 | 12.8 | 102 | E314 | 104260 | 68000 | 4.4 |
| UEL313 | 65 | 140 | 65.1 | 38 | 32.5 | 85.7 | 27 | 12.1 | 97 | E313 | 93860 | 60500 | 3.59 |
| UEL312 | 60 | 130 | 61.9 | 36 | 30.95 | 79.4 | 23.9 | 11.3 | 89 | E312 | 81600 | 51800 | 2.85 |
| UEL311 | 55 | 120 | 55.6 | 34 | 27.8 | 73 | 22.2 | 10.6 | 83 | E311 | 71500 | 44800 | 2.3 |
| UEL310 | 50 | 110 | 49.2 | 32 | 24.6 | 66.6 | 22.2 | 9.9 | 76.2 | E310 | 61750 | 37800 | 1.84 |
| UEL309 | 45 | 100 | 42.9 | 30 | 19.8 | 58.7 | 20.6 | 9 | 70 | E309 | 53000 | 31800 | 1.37 |
| UEL308 | 40 | 90 | 41.3 | 27 | 19.8 | 57.1 | 20.6 | 8.5 | 63.5 | E308 | 40560 | 24000 | 1.12 |
| UEL307 | 35 | 80 | 38.1 | 25 | 18.3 | 51.6 | 17.5 | 7.2 | 55 | E307 | 33500 | 19200 | 0.77 |
| UEL306 | 30 | 72 | 36.5 | 23 | 17.5 | 50 | 17.5 | 6.5 | 50 | E305 | 27000 | 15200 | 0.68 |
| UEL305 | 25 | 62 | 34.9 | 21 | 16.7 | 46.8 | 15.9 | 6.2 | 42.8 | E305 | 22360 | 11500 | 0.41 |
