Подшипники с эксцентриковой втулкой и сферической наружной поверхностью серии SB200 имеют внутреннее кольцо с плоскими концами без выступающих ступеней; ширина цельного внутреннего кольца меньше, чем у серии SA200, что обеспечивает чрезвычайно компактную конструкцию. Фиксация на валу осуществляется с помощью эксцентриковой стопорной втулки, что обеспечивает простоту монтажа и демонтажа; подходят для однонаправленного вращения. Сферическая конструкция наружного кольца обеспечивает самоустанавливающуюся способность и компенсирует отклонения в соосности, возникающие при монтаже.
Двусторонняя герметизация предотвращает попадание пыли и посторонних частиц. Подшипники в основном воспринимают радиальные нагрузки, но могут выдерживать небольшие двунаправленные осевые нагрузки. Подходят для стандартных подшипниковых опор типов P, F, FL и T и, по сравнению с серией SA200, лучше подходят для установки в местах с ограниченным монтажным пространством.
Чаще всего используются в текстильном оборудовании, легких конвейерах, малогабаритной сельскохозяйственной технике, вентиляторах и передачах в легкой промышленности.

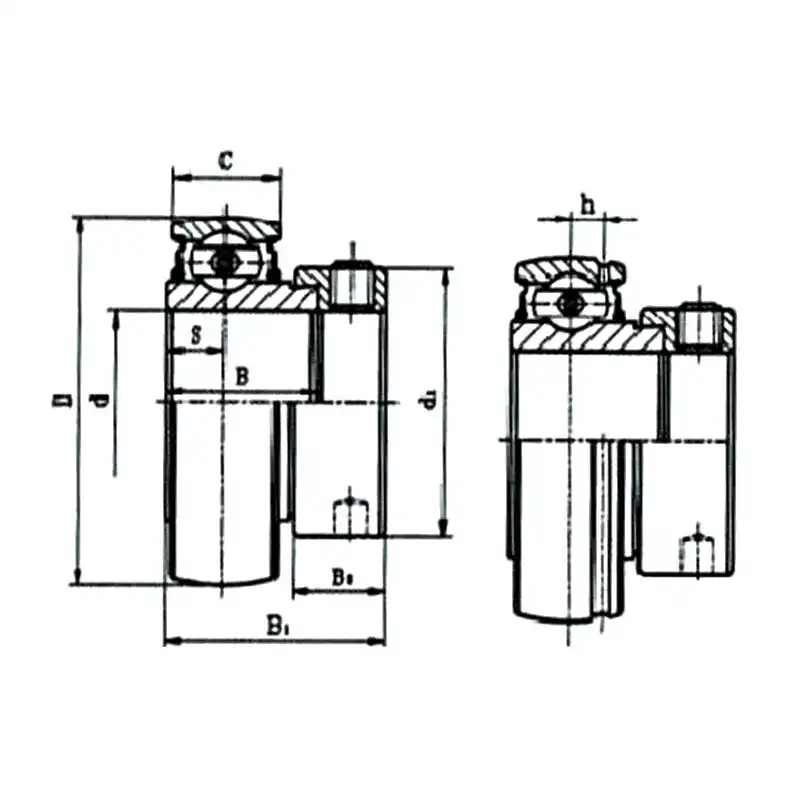

| Обозначение одшипника |
Диаметр вала d |
Габаритные размеры (мм) |
Номинальная нагрузка (кН) |
Вес (кг) |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| D | B | C | S | h | g | ds | Cr | Cor | |||
| SB212 | 60 | 110 | 53.7 | 24 | 14.9 | 8 | 9.8 | M10X1.25 | 47800 | 32800 | 1.17 |
| SB211 | 55 | 100 | 45.3 | 23 | 11.8 | 7.2 | 9.8 | M8X1 | 43550 | 29200 | 0.92 |
| SB210 | 50 | 90 | 43.5 | 20 | 10.9 | 6.5 | 9.2 | M8X1 | 35100 | 23200 | 0.63 |
| SB209 | 45 | 85 | 41.2 | 19 | 10.2 | 6.5 | 8.2 | M8X1 | 31850 | 20800 | 0.56 |
| SB208 | 40 | 80 | 34 | 18 | 9 | 6.2 | 7 | M8X1 | 29600 | 18200 | 0.48 |
| SB207 | 35 | 72 | 32 | 17 | 8.5 | 5.7 | 65 | M6X1 | 25700 | 15200 | 0.39 |
| SB206 | 30 | 62 | 30 | 16 | 8 | - | 6 | M6X1 | 19500 | 11200 | 0.25 |
| SB205 | 25 | 52 | 27 | 15 | 7.5 | 4.3 | 5.5 | M6X1 | 14000 | 7880 | 0.17 |
| SB204 | 20 | 47 | 0 | 14 | - | 4 | 5 | M6X1 | 12800 | 6650 | 0.13 |
| SB203 | 17 | 40 | 22 | 12 | 6 | 3.6 | 4 | M5X0.8 | 9550 | 4780 | 0.09 |
| SB202 | 15 | 40 | 22 | 12 | 6 | 3.6 | 4 | M5X0.8 | 9550 | 4780 | 0.1 |
| SB201 | 12 | 40 | 22 | 12 | 6 | 3.6 | 4 | M5X0.8 | 9550 | 4780 | 0.11 |
